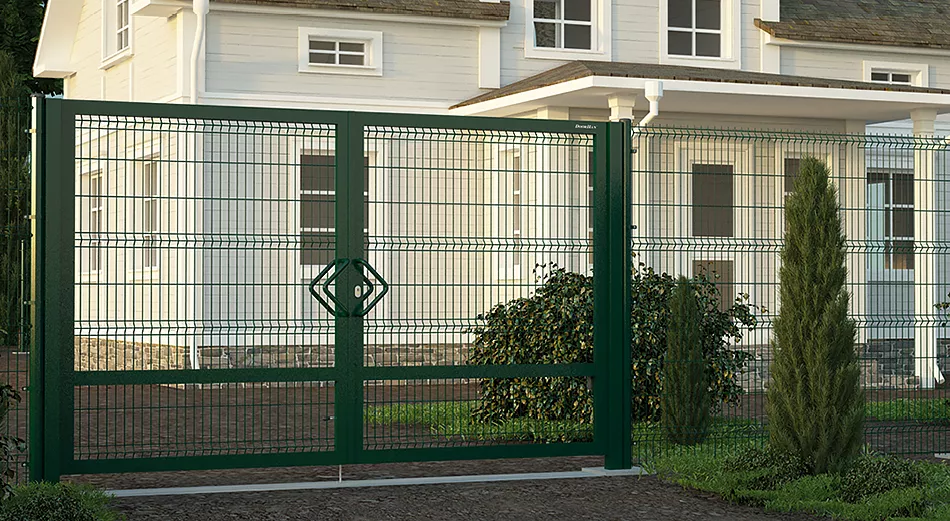

Электромеханический привод ARM-230 предназначен для автоматизации распашных ворот.

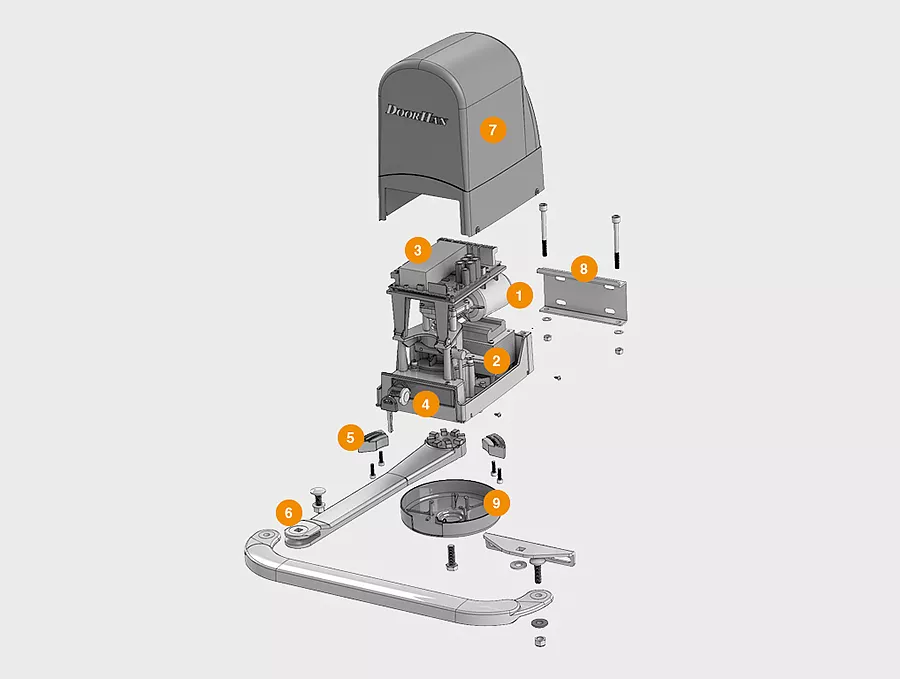

Конструкция электромеханических приводов ARM-230
- Мотор-редуктор
- Трaнсформатор
- Блок управления
- Расцепитель
- Механический ограничитель
- Рычаг привода
- Крышка корпуса
- Задний кронштейн
- Нижний кожух
Внешний вид электромеханических приводов ARM-230
- Исполнение привода

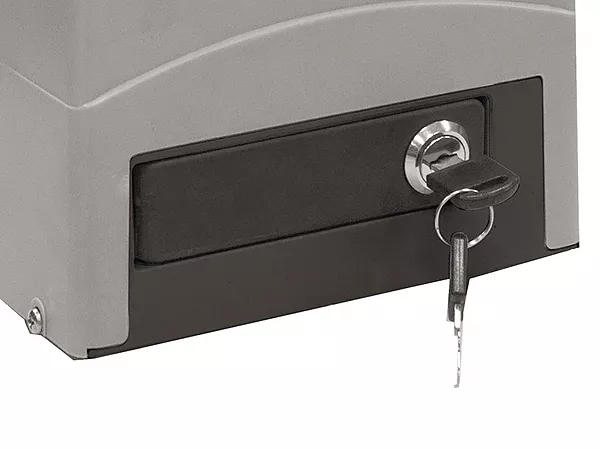

Специaльный механизм расцепления
Встроенный блок управления
Ударопрочный ABS-пластик
Характеристики электромеханических приводов ARM-230
- Технические
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальная длина створки, м | 1,5 | |
| Напряжение питания, В | 220–240 | рабочее напряжение двигателей 24 V |
| Максимальный вес створки, кг | 300 | |
| Мощность, Вт | 120 | |
| Диапазон рабочих температур, °С | −20...+55 | |
| Скорость открывания м/мин | 0,78 | |
| Класс защиты IP | 44 | |
| Интенсивность использования, % | 100 |
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | пленка, пенопласт, картонная коробкa |
| Длина, мм | 285 |
| Ширина, мм | 215 |
| Высота, мм | 355 |

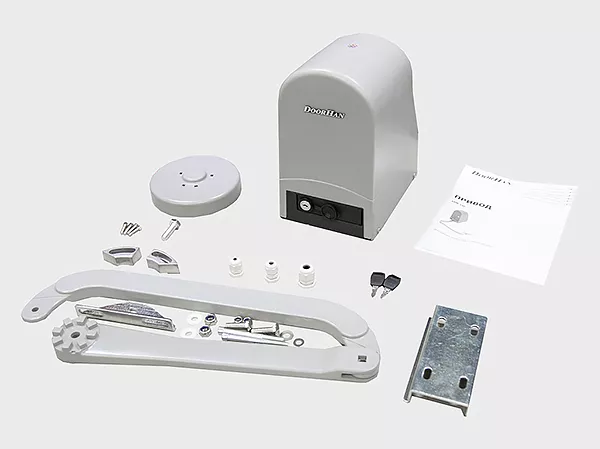

Комплектация электромеханических приводов ARM-230
- Базовая
- Дополнительная
Электропривод Master cо встроенным блоком управления, электропривод Slave, 2 комплектa рычагов, крепежные элементы.
Фоточувствительными элементами безопасности серии Photocell-N. Комплект
состоит из инфракрасного передатчика и приемника.
Беспроводные фотоэлементы безопасности c поворотной платой. Используются для установки в несимметричных проемах. В комплекте приемник и инфракрасный передатчик.
Wi-Fi модулем. Управляет электроприводами при помощи беспроводной Wi-Fi сети.
GSM модулем. Управляет электроприводом либо шлагбаумом при помощи мобильного гаджета.
Пульт Transmitter-2PRO-Black. Позволяет управлять с одного пульта ДУ двумя автоматами дистанционно.
Пультом ДУ (Transmitter-4PRO-Black). Дает возможность дистанционного управления сразу
четырьмя автоматами.
Пульт Transmitter-4. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Пульт Transmitter-Premium. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно. Необычный стильный дизайн в металлическом корпусе.
Беспроводная кнопка управления Command-433. Позволяет управлять с одного двумя автоматами дистанционно.
Клавишный выключатель с возвратным механизмом SWITCH. Передает управляющую команду на блок управления приводом.
Кодовая клавиатура KEYPAD. Оснащается внешним или внутренним приемником для дистанционного управления электрическим приводом.
Ключ-кнопка KEYSWITCH-N. После поворота ключа передает управляющую команду на блок управления.
Антивандальная кодовая клавиатура KEYCODE. Позволяет управлять автоматами. Возможно использование в роли внешней клавишной панели или как устройство для считывания прокси-карт.
Внешним радиоприемником серии DHRE-1. Управляет автоматической системой стороннего производителя с использованием оригинального дистанционного пульта.
Антенна Antena433 для усиления сигнала. Используется при наличии препятствий между приемником и передатчиком.
Домофон с функцией видеовызова DOMO-7 для управления калиткой и воротами.
Сигнальной лампой светодиодной Lamp-PRO (с антенной). Предназначена для оповещения о начале движения шлагбаума.
Электромеханический замок накладного типа DH-LOCK для калиток.
Светофор Traffic-light-LED. Создает безопасные условия для движения людей и транспорта на объекте.
